電動葫蘆又稱為電動吊車，廣泛用來提升機搬運貨物。電動葫蘆可分為：1、裝有兩臺電動機的（一臺電動機為提升貨物用，另一臺為行車用）；2、只裝有一臺電動機的（當起重量不大時，只裝有一臺供起升用電動機，而行車則靠手動）；3、只裝一臺小車移動用電動機，僅供遠距離運送大量貨物用。電動葫蘆上應用最多的是鼠籠式異步電動機，通常用接觸器進行控制。

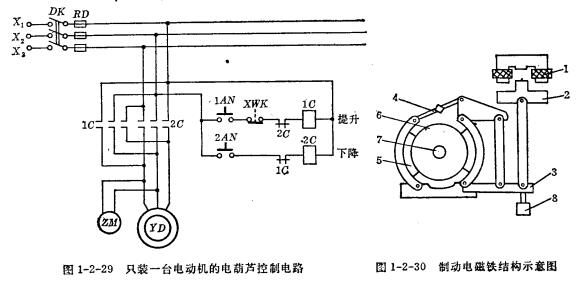

圖1-2-29為只裝有一臺電動機的電葫蘆控制電路，主要是用來提升貨物，圖中有兩個按鈕，1AN為提升按鈕，2AN為下降按鈕。為保證安全，為用接觸器的自鎖觸頭，因此在按下按鈕時電動機就轉動，松開按鈕，電動機就立即停止轉動。這種電路常稱為點動控制電路。當按下1AN時，接觸器1C使電動機轉動，將貨物起吊；當按下按鈕2AN時，接觸器2C使電動機向相反方向轉動，將貨物下降。由于常閉觸頭2C和1C的互鎖作用，在按下1AN后被誤按了2AN就不起作用，反之亦然，這樣可以防止電源短路事故的發生。XWK為終點開關（形成開關）當起吊貨物升到極限高度后，斷開終點開關觸頭，電動機自動停止運轉。ZM為片式制動器（見圖1-2-30）。制動電磁鐵的線圈為電動機電源并聯。當接通電源后，制動電磁鐵線圈通電，銜鐵2被吸上，借杠桿3及杠4的作用將瓦塊5推開，電動機軸7可以自由轉動。當電源斷開后，制動電磁鐵線圈也斷電，重物8將銜鐵2拉下，瓦塊5抱緊制動輪6，使電動機軸不能轉動，因而一旦出現停電，可以將被提升的貨物之車在任何一個高度上。

圖1-2-31為有兩臺電動機的電葫蘆控制電路。1YD為提升用電動機，2YD為行車用電動機，控制電路的工作原理與上述相同，不再重復。

?
