手扳葫蘆液壓試驗臺工作原理

編輯:大力起重機械   瀏覽:4412   添加時間:2016-11-21 08:59:01

手扳葫蘆液壓試驗臺是對產品或構件做拉伸實驗的設備,可作手扳葫蘆鏈條的靜符合及動負荷實驗等。手扳葫蘆在出廠前,需按國家標準GB3980-83規定的內容和要求進行實驗。以往常見的手扳葫蘆動負荷的實驗方法,是用行車起吊重塊,而把拉磅或傳感器、手扳葫蘆串聯在其中來實驗。這種方法既不安全、又笨重,測試精度也不高。但如果在手扳葫蘆液壓試驗臺上進行,就顯得簡便和安全多了,并且可以獲得比較精準的測試數據。

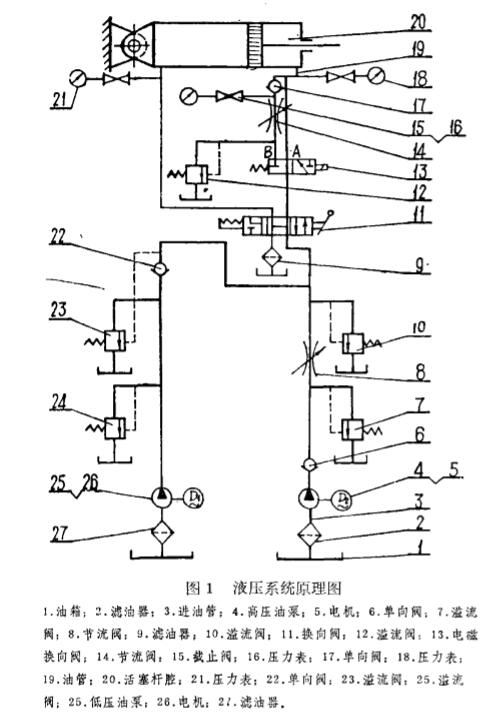

液壓系統通常包括能源元件、控制元件、執行元件和輔助裝置四個組成部分。手扳葫蘆液壓試驗臺由電機、油泵、油缸、機架、控制臺、防護罩等組成。木系統要求拉伸時作低速移動,回程時快速移動。液壓系統原理參見圖1。

手扳葫蘆液壓試驗臺工作原理圖

1、拉伸動作

當操作電磁換向閥13時,使油口A通壓力油,再操縱換向閥11接通油路,則高壓油泵4經濾油器2吸油,高壓油經節流閥8、換向閥11、電磁換向閥13,進入油缸活塞桿腔,活塞向左移動使試件拉伸。活塞腔的液壓油經換向閥11返回油箱。

拉伸時,當系統壓力小于低壓油路壓力,則低壓泵參加工作,兩泵合流達到快速拉伸。當系統壓力大于低壓油路壓力,系統高壓油使單向閥22關閉,并通過控制油路打開溢流閥23,使低壓油路的油泵卸荷,僅有高壓油泵4供油并作低速拉伸。

2、回程動作

操作換向閥11,即使拉伸位置轉到回程位置時,來自油泵的壓力油同時通往油缸前后腔,由于活塞腔推力大于活塞桿推力,油缸作回程動作。

當系統壓力小于低壓油路壓力,則低壓油路參加工作,高壓油和低壓油合流,達到快速回程。當系統壓力大于低壓油路壓力,高壓油使單向閥22關閉,并通過控制油路打開溢流閥23,使低壓油泵25卸荷,僅有高壓油泵4供油到油缸前后腔作低速回程。

3、油缸不工作

把換向閥11轉到中間位置,各油路均流回郵箱,油缸不工作,此時應切斷電源,達到停機。

以上為手扳葫蘆液壓試驗臺的工作原理及介紹。如果問題可來電咨詢客服熱線:15803222055
